binder stellt M12-Midmount-Steckverbinder für zylindrische Sensorgehäuse vor

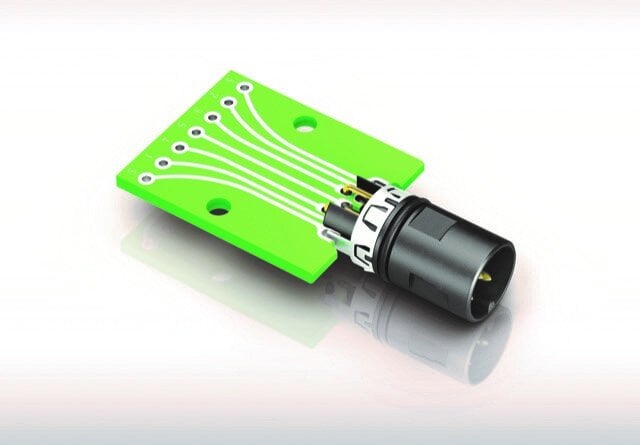

Der Steckverbinder-Spezialist binder hat sein M12-Programm um neue, abgewinkelte Einbaustecker für die zentrische Leiterplattenmontage (Midmount) erweitert. Im Gegensatz zur klassischen Oberflächenmontage, bei der der Stecker auf der Platine platziert wird, nehmen diese neuen M12-A-Steckverbinder die Leiterplatte stirnseitig an der Kante auf.

Dadurch liegen die Achse des Steckverbinders und die Platine in einer Ebene. Dieses Design verhindert, dass sich die Bauhöhen von Platine und Stecker addieren, was besonders beim Einbau von Elektronik in schlanken, zylindrischen Rohrgehäusen wertvollen Platz freigibt.

Die für Leiterplattendicken von 1 bis 2 mm ausgelegten Einbaustecker (4- und 5-polig) erfüllen im gesteckten Zustand die Schutzart IP68. Neben der geometrischen Platzersparnis bieten sie erhebliche Effizienzvorteile in der Fertigung: Dank der Through-Hole-Reflow-Technik (THR) und einer integrierten Saugfläche können die Bauteile per Pick-and-Place-Automaten gegriffen werden. Ein fehleranfälliger und zeitaufwendiger separater Handlötschritt entfällt, da die Steckverbinder nahtlos zusammen mit der restlichen Elektronik im regulären Reflow-Prozess der SMT-Linie verlötet werden.




Zusätzlicher Kontext
Dieser Abschnitt bietet technologische und marktbezogene Hintergrundinformationen, die in der ursprünglichen Pressemitteilung nicht ausdrücklich aufgeführt sind.

In der modernen Fabrikautomation (Industrie 4.0) müssen Sensoren zunehmend intelligentere Aufgaben direkt am Rande des Netzwerks (Edge) übernehmen. Die Integration von Signalverarbeitung, Mikrocontrollern und IO-Link-Transceivern erfordert deutlich mehr Leiterplattenfläche, während die äußeren Industriegehäuse – häufig standardisierte M12- oder M18-Zylinder – strikten Formfaktoren unterliegen. Dieser architektonische Konflikt zwischen einer flachen Platine und einem runden Gehäuse wird durch die Midmount-Technologie gelöst, da sie den nutzbaren Querschnitt maximiert. Darüber hinaus löst die THR-Technik eine zentrale fertigungstechnische Herausforderung: Sie kombiniert die mechanische Ausreißfestigkeit und Stabilität der klassischen Durchsteckmontage (THT) – welche bei Steckverbindern aufgrund der mechanischen Hebel-, Steck- und Ziehkräfte unerlässlich ist – mit der hohen Taktung und Kosteneffizienz der vollautomatisierten Oberflächenmontage (SMD).
