Modulare Kabeleinführungssysteme für industrielle Gehäuse

Kabeleinführungssysteme sind ein zentrales Element im Schaltschrankbau, Maschinenbau und in der Fahrzeugintegration elektrischer Systeme, da Dichtheit, Montageeffizienz und Kabelschutz direkten Einfluss auf die Zuverlässigkeit haben. In diesem Zusammenhang präsentierte die KAISER Group auf der Light + Building 2026 (8.–13. März, Frankfurt am Main) über ihre Tochtergesellschaft AGRO AG die Erweiterung ihres modularen Kabeleinführungsportfolios, darunter die teilbaren Mehrfach-Kabeleinführungen der Serie MCE Syntec.

Modulares Kabelmanagement im Schaltschrankbau

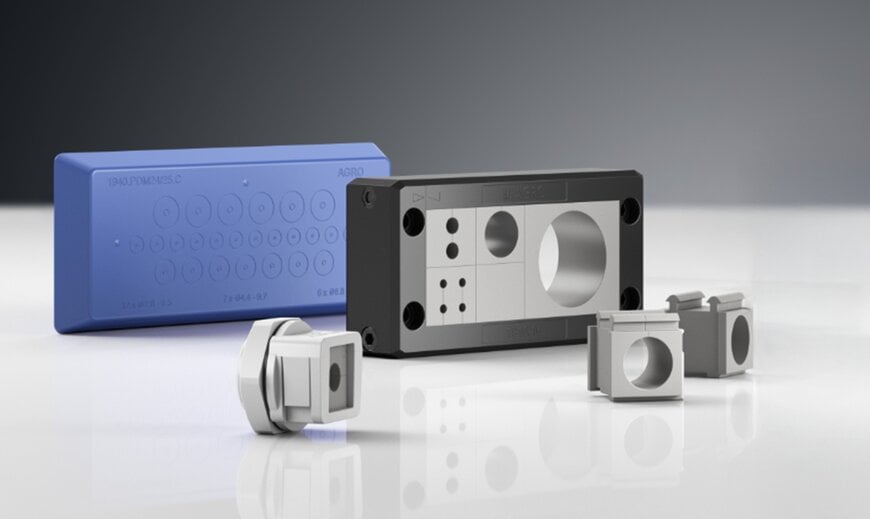

Die MCE-Syntec-Serie wurde entwickelt, um typische Herausforderungen im industriellen Kabelmanagement zu adressieren, darunter die Durchführung vorkonfektionierter Kabel, die Reduzierung von Bearbeitungsaufwand an Gehäusen sowie die Einhaltung von Schutzarten. Die Systeme ermöglichen die dichte Durchführung von Kabeln mit und ohne Stecker in Schaltschränke, Maschinen, Industrieanlagen und Fahrzeuge.

Im Vergleich zu konventionellen Lösungen mit einzelnen Kabelverschraubungen reduzieren Mehrfach-Kabeleinführungen den Platzbedarf auf Montageplatten sowie die Anzahl erforderlicher Befestigungspunkte. Durch den modularen Aufbau lassen sich Konfigurationen auch nach der Installation durch austauschbare Dichteinsätze anpassen.

Der Einsatz frei kombinierbarer Tüllen ermöglicht zudem eine Standardisierung der Komponenten, wodurch sich Variantenvielfalt in der Lagerhaltung reduzieren sowie Beschaffungs- und Montageprozesse im Schaltschrankbau vereinfachen lassen.

Teilbare Rahmen für vorkonfektionierte Kabel
Die teilbare Rahmenkonstruktion ermöglicht die Durchführung von Kabeln mit vormontierten Steckverbindern ohne Demontage der Stecker. Dadurch entfällt das Neuanschließen der Leitungen und die Herstellergarantie vorkonfektionierter Kabel bleibt erhalten. Gleichzeitig unterstützt die Konstruktion die Integration einer Zugentlastung innerhalb des Kabeleinführungssystems.

Die Rahmen bestehen aus flammhemmendem Kunststoff und entsprechen den üblichen Ausschnittmaßen und Bohrbildern im Schaltschrank- und Maschinenbau. Die größte Variante (Nenngröße 24) ermöglicht die Durchführung von bis zu 40 Kabeln innerhalb eines Rahmens.

Die verfügbaren Dichteinsätze decken Kabeldurchmesser von 2 mm bis 17 mm bei kleinen Tüllen sowie bis zu 35 mm bei größeren Ausführungen ab. Standardmäßig sind Einsätze für ein, zwei oder vier Kabel verfügbar. Doppelmembran-Dichtungen übernehmen die Abdichtfunktion innerhalb des Systems.

Kompatible Kabelverschraubungen und Schutzarten
Die zugehörigen Kabelverschraubungen der Serie verfügen über teilbare Gehäuse und sind mit denselben Dichteinsätzen wie die Mehrfach-Kabeleinführungen kompatibel, was eine Standardisierung der Konstruktion von Kabeleinführungs- und Befestigungskomponenten ermöglicht.

Zu den Montageoptionen gehören Schraub- und Schnappbefestigungen. Die Komponenten unterstützen Schutzarten von IP54 bis IP66, die für industrielle Automationssysteme und elektrische Infrastrukturen mit Staub- oder Spritzwasserbelastung relevant sind. Gerade und gewinkelte Gehäusevarianten ermöglichen die Anpassung an unterschiedliche Schaltschranklayouts.

Zubehör für unterschiedliche Dichtigkeitsanforderungen
Das Sortiment umfasst außerdem Membranplatten für die Durchführung von Kabeln ohne Steckverbinder, die sich für Anwendungen mit geringeren Dichtigkeitsanforderungen als kostengünstige Alternative eignen.

Zum weiteren Zubehör zählen Blindabdeckungen, Dichtstopfen, Einschnapprahmen sowie Tüllen mit Gewindeeinsätzen oder integrierten Druckausgleichselementen. Diese Komponenten unterstützen unter anderem das Druckmanagement in Gehäusen sowie das Verschließen nicht genutzter Einführungspunkte im Schaltschrankbau.

Redigiert von der Industriejournalistin Aishwarya Mambet, mit KI-Unterstützung.
