Noch schneller zur perfekten Welle
Präzisions-Stahlwellen von Bosch Rexroth lassen sich durchgängig online konfigurieren und direkt bestellen. Bei Bosch Rexroth sind ab sofort alle Standard-Präzisions-Stahlwellen online konfigurierbar. Ebenfalls integriert ist das komplette Programm an Wellenunterstützungen. Mit dem neuen Produktangebot im Online- Konfigurator können Konstrukteure und Techniker ihre Wellen mit wenigen Klicks auswählen, anpassen, bestellen und in ihr CAD-System importieren.

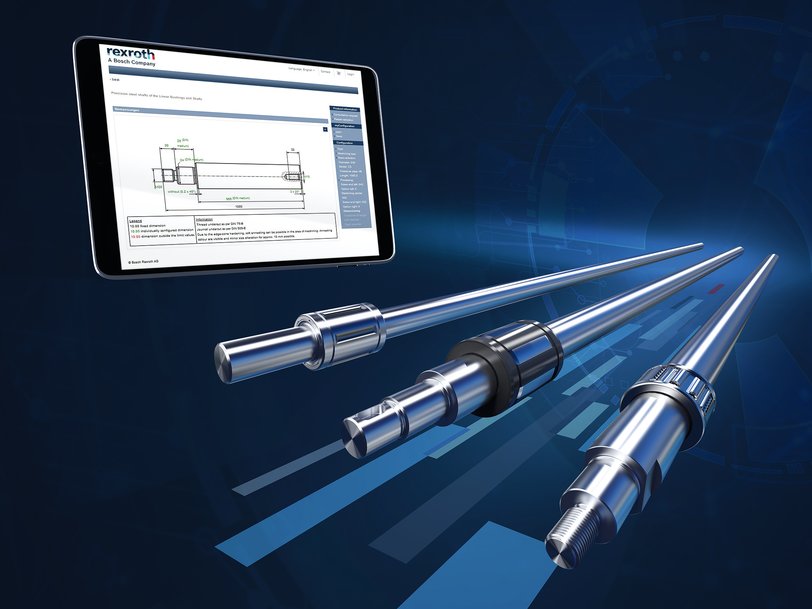

Intuitiv, digital und smart: Der Online-Konfigurator von Bosch Rexroth umfasst jetzt das komplette Spektrum an Präzisions-Stahlwellen, optional auch als komplette Rundführungen inklusive Kugelbüchse.
- Umfassend: neue Optionen zur Enden- und Mittenbearbeitung
- Komplett: alle Wellenunterstützungen aus dem Katalog integriert
- Effizient: intuitiver Prozess inklusive Plausibilitätscheck und CAD-Daten
Umfassende Optionen zur Enden- und radialen Bearbeitung verdoppeln das konfigurierbare Wellenspektrum auf insgesamt 9.000 Varianten. Der geführte Auswahlprozess dauert nur wenige Minuten, eine Plausibilitätsprüfung schützt vor Eingabefehlern.
Zur Bearbeitung der Wellenenden stehen jeweils sechs neue Optionen im Online-Konfigurator zur Verfügung, darunter stirnseitige Bohrung, Zapfen mit Anschlusszapfen und Innengewinde oder Innengewinde mit vorgesetzter Passbohrung. Das Längenspektrum der online konfigurierbaren Präzisions- Stahlwellen für Kugelbüchsenführungen reicht abhängig von der Wellenart von 15 bis zu 6.850 mm Länge, der Durchmesser von 3 bis 110 mm.
Neben individuell gestaltbaren Voll- und Hohlwellen beinhaltet der Online- Konfigurator nun auch sämtliche Varianten mit Wellenunterstützung. Deren Aufgabe besteht darin, die Welle beim Transport hoher Lasten über größere Strecken vor Durchbiegung zu schützen. Hierfür wurden insbesondere die Optionen zur radialen Bearbeitung der Wellenmitte erweitert. Neben vertikalen Innengewinden sind nun auch Durchgangsgewinde und Durchgangsbohrungen mit und ohne Schraubenkopfsenkung auswählbar.
Die zugehörigen Kugelbüchsen zeigen in zahlreichen bereits realisierten Anwendungen eine sehr lange Lebensdauer bei zugleich hoher Laufgeschwindigkeit, Laufruhe und Steifigkeit. Darüber ist die Standard- Ausführung in Temperaturbereichen bis 200 °C einsetzbar. Rexroth Kugelbüchsen sind heute in unzähligen Varianten verfügbar: geschlossen oder offen, korrosionsbeständig, mit Dichtringen oder Längsabdichtungen, mit und ohne Flansche oder komplett als Linear-Set.
Zur schnellen und einfachen Auswahl der richtigen Rundführungen bzw. Kugelbüchsenführungen stellt Bosch Rexroth ergänzend das Auslegungstool Linear Motion Designer (LMD) bereit. Das Berechnungsprogramm führt seine Nutzer intuitiv durch die Auslegung und übergibt das Ergebnis auf Wunsch direkt an den Online-Konfigurator. Die durchgängig digitale Tool-Chain bildet so das komplette Engineering von Präzisions-Stahlwellen bis zur Bestellung ab – inklusive Preisbildung, automatischer Generierung des Fertigungsauftrags und Bereitstellung der CAD-Daten. Die Auftragsbestätigung beinhaltet zudem eine eindeutige Materialnummer anhand derer sich die jeweilige Welle ohne erneute Konfiguration nachbestellen lässt. Darüber hinaus erhält der Anwender unmittelbar die zugehörigen 2D- und 3D-CAD-Daten.
Der Online-Konfigurator ist in Deutsch, Englisch, Französisch, Italienisch, Türkisch, Russisch, Rumänisch und Polnisch verfügbar.
www.boschrexroth.com
