Kuka News

KR QUANTEC im Einsatz gegen Elektroschrott

Für eine nachhaltige Kreislaufwirtschaft spielt das Recycling bei Elektro-nik-Konsumgütern eine essentielle Rolle.

KR QUANTEC im Einsatz gegen Elektroschrott
Der KR QUANTEC als umweltfreundlichster Roboter von KUKA eignet sich durch seine Eigenschaften gut für die Umgebung der Abfallverwertung.

Das Wiederverwerten von Elektroschrott kann aber für den Menschen gesundheitsschädigend sein, weshalb es ein optimales Einsatzfeld für Ro-botik und Automation ist. Das irische Technologie-Unternehmen Vo-technik hat eine Anlage mit einem KR QUANTEC entwickelt, die diese Herausforderungen meistert.

ALR-4000: Mit Automation gegen gefährlichen Elektroschrott
Gase wie Quecksilber und scharfkantige Teile machen es für den Menschen gefährlich, Bildschirme und Monitore mit LCD (Liquid Crystal Display)-Technologie zu demontieren. Das irische Technologie-Unternehmen Votechnik hat hierfür die automatisierte Anwen-dung ALR-4000 entwickelt, als Herzstück kommt ein KUKA Industrieroboter KR QUAN-TEC zum Einsatz. Durch das Absaugen der gefährlichen Gase und das Entfernen scharfkantiger Elemente wie Leuchtstoffröhren und Bildschirme beseitigt die Zelle nicht nur die Gefahren für den Menschen, sondern geht auch gegen das Anwachsen der El-ektroschrott-Berge an.

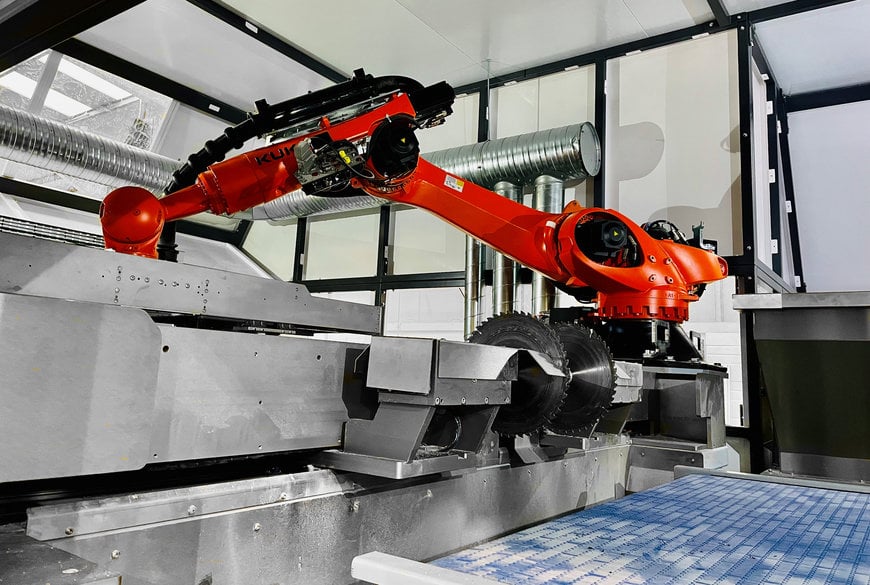

KR QUANTEC im Einsatz gegen Elektroschrott
Ein KR QUANTEC übernimmt das Recycling von Elektroschrott, der für die menschliche Gesundheit schädlich sein kann.

200 Millionen LCD-Fernseher und mögliche Folgen
Die Auswirkungen von LCD-Fernsehern auf die Umwelt sind enorm. Jedes Jahr werden weltweit rund 200 Millionen von ihnen verkauft. Dabei entstehen Abfallströme, die an-schließend effizient, kostengünstig und sicher entsorgt werden sollen. Experten vermu-ten, dass das ,versteckte‘ Treibhausgas Stickstofftrifluorid, das zur Herstellung von Flachbildfernsehern verwendet wird, die globale Erwärmung stärker beschleunigen könnte als Kohlekraftwerke. Dennoch zeigt die Nachfrage der Verbraucher nach solchen Geräten auf, dass immer mehr davon in die Abfallströme gelangen. Lisa O'Donoghue, Gründerin und Geschäftsführerin von Votechnik, erklärt: „Die ganze Welt bewegt sich auf eine Kreislaufwirtschaft zu, und Eu-ropa ist mit Initiativen wie dem Green Deal und dem Aktionsplan für Kreislaufwirtschaft führend. Solche Initiativen sind dringend erforderlich, um Materialien aus den Produk-ten, die wir derzeit verwenden, in den Kreislauf zurückzuführen.“

Reduzierte Gefahren für Menschen dank Robotik
Mit dem ALR-4000 von Votechnik kann dieser Elektroschrott automatisiert verarbeitet und sicher entsorgt werden. In der Vergangenheit wurden viele dieser Produkte auf Mülldeponien entsorgt, wobei Quecksilber in den Boden und ins Wasser sickern konnte. Gelangt das Quecksilber, das in den Gasentladungslampen der Geräte enthalten ist, in die Nahrungskette, kann das etwa neuromuskuläre Effekte und kognitive Störungen verursachen. In einem typischen 40-Zoll-Fernseher lassen sich annähernd 60 Fuß (18,288 m) dünner Lampen mit Quecksilber finden.

„Dieses Gebiet ist eine ideale Anwendung für die Robotik. Die Maschinen werden nicht von den Chemikalien angegriffen, vor allem dann nicht, wenn sie richtig darauf vorberei-tet sind“, betont Brian Cooney, Managing Director von KUKA in Irland. Durch die Pro-zessautomatisierung mit Robotern entfällt der Kontakt des Menschen mit schädlichen Gasen und Flüssigkristallen sowie die Gefahr, sich beispielsweise an Glasscherben, die beim Herausziehen von Leuchtstoffröhren und Fernsehbildschirmen entstehen, zu ver-letzen.

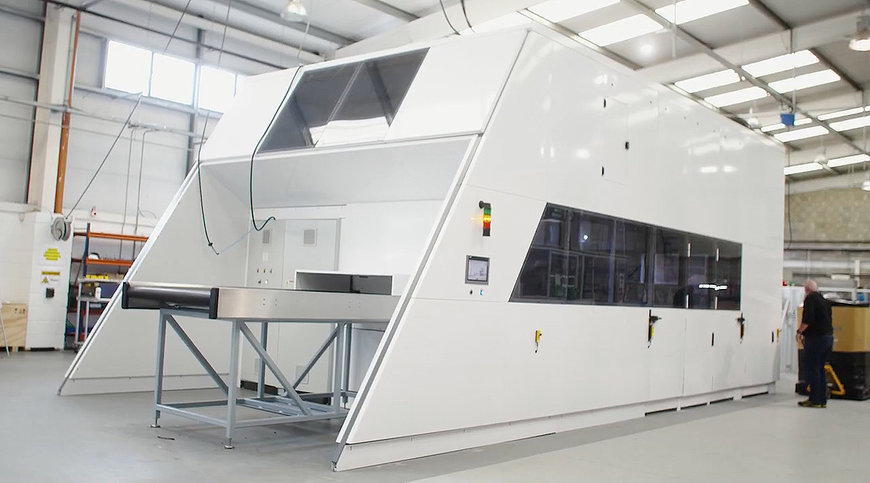

KR QUANTEC im Einsatz gegen Elektroschrott

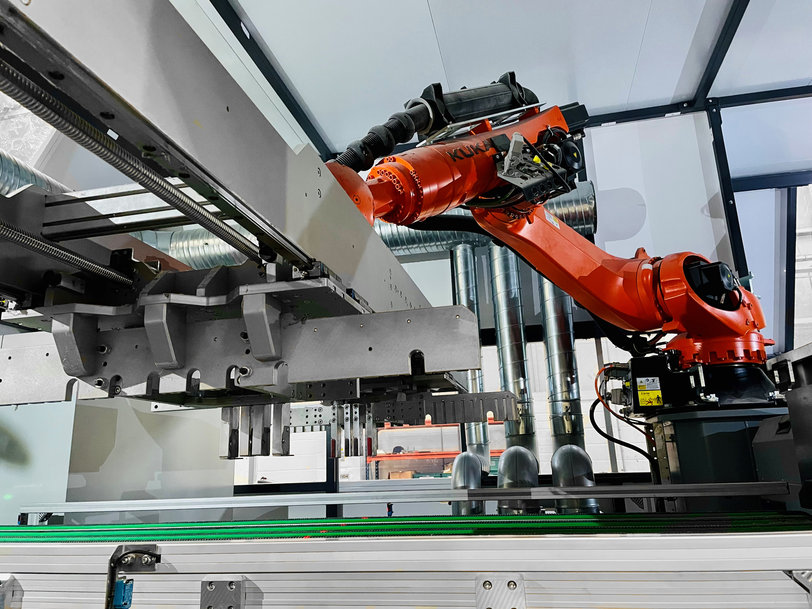

In der automatisierten Zelle ALR-4000 von Votechnik entfernt der Recycling-Roboter scharfkantige Teile und gefährliche Stoffe wie Quecksilber aus LCD-Displays.

KR QUANTEC: Herzstück des Recyclingprozesses
Die Anlage ist mit dem KUKA Industrieroboter KR QUANTEC mit hoher Traglast ausge-stattet. „Der KR QUANTEC ist unser umweltfreundlichster Roboter, er passt perfekt in die Umgebung eines Abfallrecyclings“, sagt Brian Cooney. Der KR QUANTEC zeichnet sich durch eine herausragende Betriebseffizienz, eine kostengünstige Inbetriebnahme und Wartung aus. Dank seines modularen Aufbaus ist die Anzahl von Komponenten stark reduziert, was zur Minimierung des Wartungsbedarfs beiträgt. Innovative Verkabelungs- und Energieversorgungskonzepte senken zusätzlich die Betriebskosten. Der Roboter selbst lässt sich zudem zu 90 Prozent recyceln.

Wertvolles freisetzen, Gefährliches einschließen
Während die manuelle Arbeit und das Risiko minimiert werden, erhöht der ALR-4000 den Durchsatz im Vergleich zum manuellen Verfahren von fünf Geräten auf 60 pro Stunde. Eine Steigerung von 1.200 Prozent. Hinzukommt, dass die Maschine rund um die Uhr arbeiten kann. „Wir sehen Technologien wie die unsere als wegweisend für die Verarbeitung mit hohem Durchsatz, um die wertvollen Materialien aus den Abfallpro-dukten zu befreien, aber auch um die Schadstoffe zu entfernen und die gefährlichen Stoffe im Prozess einzufangen“, sagt Votechnik-CEO Lisa O'Donoghue.

Effektive Kohleblockfilter ermöglichen Plug-and-Play-System
Da der Reinigungsprozess innerhalb des geschlossenen ALR-4000 stattfindet, sorgt ein eingebautes Kohlefiltersystem dafür, dass die schädlichen Gase aufgefangen und nicht in die Atmosphäre abgegeben werden. Die Kohleblockfilter arbeiten äußerst effektiv beim Herausfiltern von Verunreinigungen, einschließlich gefährlicher Gase, sodass es Votechnik gelungen ist, ein „Plug-and-Play“-System zu schaffen.

Bei der Entsorgung der LCD-Geräte ist der ALR-4000 verschiedenen Herausforderungen ausgesetzt: verschiedene Formen und Größen, Marken und Modelle. LCD-Konfigurationen können über 150 Schrauben und verschiedene Befestigungsvorrichtun-gen mit Klebstoff, Klebestreifen oder Kabelbindern enthalten. Einige haben oben oder unten Lautsprecher oder sogar einen DVD-Player an der Rückseite. Daher hat Votechnik über zehn Jahre hinweg vier Entwicklungsrunden durchgeführt, um eine robuste, auto-matisierte Maschine zu erstellen, die mit einer Vielzahl von LCD-Iterationen umgehen kann.

Robuster und zuverlässiger KR QUANTEC als Partner
Der KR QUANTEC trägt einen erheblichen Teil dazu bei, dass dies nun gelungen ist. Der Industrieroboter ist sehr steif, zuverlässig und wiederholgenau, hat aber auch die Trag-fähigkeit, um große Lasten zu handhaben – einschließlich schwerer Werkzeuge am Ro-boterarm. Seine Robustheit macht ihn zum idealen Partner in einer Abfallverwertungs-umgebung, in der ein hohes Maß an automatisierter Geschicklichkeit erforderlich ist, um die Aufgaben mit viel Genauigkeit auszuführen.

Weltweiter Service und Support
Ein weiterer Aspekt für Votechnik war zudem ein weltweiter Support für den Roboter, da die ALR-4000-Zellen global in der Abfallverwertung eingesetzt werden sollen. Die glo-bale Präsenz von KUKA und die Fähigkeit, die ALR-4000-Maschinen international zu un-terstützen, waren daher von großer Bedeutung bei der Entscheidung für den KR QUAN-TEC. Nach zehn Jahren Entwicklungszeit könnte der ALR-4000 als automatisierte Recyc-linglösung eine Antwort auf die vielen Herausforderungen sein, die die Elektronik-Konsumgüterindustrie mit sich bringt.

www.kuka.com
